하이코플라(Hicopla)



하이코플라®는 1세대 보강재 와이어메쉬와 2세대 보강재 강섬유에 이어나온 3세대 보강재로서, 4방향 돌기의 표면을 가진 완전 부착형 구조보강재로서 수축팽창제어 +하중균열 제어+내마모 증대용 콘크리트 보강재입니다.





※ 특징

1) 건조수축균열의 제어 효과가 월등
2) 부식이 없고 내산,내알칼리성이 우수함
3) 작업자에게 안전하고 무근처럼 펌핑
4) 동결융해에도 우수함
5) 높은 내마모성 바닥시현
6) 내화학성 내후성이 양호
7) 1000도 이상의 온도에서도 폭열을 감소
8) 혼화제, 플라이애쉬, 실리카흄, 슬래그시멘트, 마카올린 등과도 친화적
9) 매우 경제적임





※ 제품 상세

제품	HicoplaⓇConchip	HicoplaⓇFloorchip	HicoplaⓇShotchip
재료	Polyolefin	Polyolefin	Polyolefin
길이	30mm	42mm	50mm
직경	0.7mm	0.7mm	0.7mm
형상계수	43	60	72
인장강도	>600MPa	>600MPa	>600MPa
길이/kg	2,889m	2,889m	2,889m
비중	0.91	0.91	0.91
용융점	165oC	165oC	165oC



※ 포장
- 4kg





※ 용도별 사용량
1) 몰탈 : Hicopla® 2kg/m3

- 몰탈에 넣어서 혼합하여 사용하면 되나
- 방통몰탈의 경우에는 물시멘트비가 커서 표면에 떠오를 위험이 있어서 바닥에 뿌리고 몰탈 시공

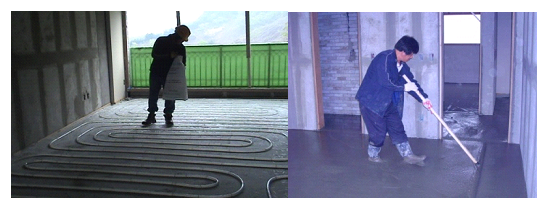

2) 합성데크 바닥 : Hicopla® 4kg/m3

***미국데크위원회 합성데크 온도균열 보강재 규정:



와이어메쉬 6x6x-w1.4xw1.4 ∅3.4@152mm
강섬유 최소 14.8kg/m3
구조용합성섬유 최소 2.4kg/m3

시공사례 : 최대 태양광전지공장인 한화큐셀 진천공장
- 시공사 : 한화건설 / 아이알에스

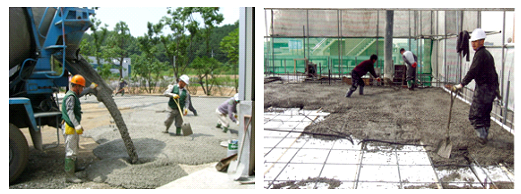

3) 바닥콘크리트 Hicopla® 4kg/m3

ACI 360에서 코너하중은
Po = 2x(1+4a/L)xMo Mo= Mn = fr x b x h2/6

TR34에서 코너하중은
a/l=0 ; Po = 2Mn
a/l>0.2 ; Po = 4.0Mn/(1-a/l)

나) 와이어메쉬 대비 구조검토

kg/m3	2	3	4	5	6
Re(%)	25	35	41	47	55

t=200mm 와이어메쉬 3.2mm@150 중앙단보강 검토

Mu = As fy (d-a/2)= 1.562kN.m
a = As*fy/(0.85*fck) =1mm fck=24MPa fr=3.0MPa
콘칩 Mu= fe x bh^2/6 ∴ Re= 12.5%
따라서 하이코플라 4kg/m3 로 충분함.







- ACI 360 바닥 가이드라인에서의 비교

슬라브	장점	단점
강섬유보강 콘크리트	.철근이나 철망보강 대비하여 충격과 피로하중에 대한 저항성이 크다. .시공이 간단하다.	.배합,타설,마감의 수정 필요 .섬유는 표면에 노출된다. .표면에서의 섬유의 부식과 미세균열에서의 수분 침투로 인한 섬유의 부식으로 습한 환경의 바닥에서는 강섬유는 부적절.
합성섬유보강 콘크리트	구조용합성섬유 .강섬유처럼 충격이나 피로하중에 대한 저항성을 제공 .시공이 간단 .부식 안 됨	마이크로섬유 .건조수축을 제어하지 못한다. .줄눈 간격은 무근에서와 같다.





4) 숏크리트 : 하이코플라® 4~8kg/m3

국내기준 : 등가휨강도 3.0MPa
등가휨강도 시험방법 : KSF 2566-2014

Q-system

1974 wiremesh	1993 steel fiber	2003 Macro Synthetic fiber
Application of Q-system By NGI (Nick Barton,Grimstadt) D4.8@150  single or double	Updating of Q-system By NGI (Nick Barton,Grimstadt) Dosage: 40kg/m3	Spray concrete with macro synthetic fiber By NGI(Grimstadt), Veidekke (Dr.Christen Hauck) Dosage : 5kg/m3



함량  kg/m3	3	4	5	6	7	8	9	10
Re,3	36	43	50	57	64	73	80	86
ASTM C1550(J)	200	230	280	329	400	460	510	550
EFNARC (joule)	500	575	700	822	1000	1150	1275	1375



※ 섬유함량 측정 방법

1) 경화 전:
씻기 시험으로 섬유의 추출.

2) 경화 후:
압축강도 시험기로 파쇄 후 추출하여 무게를 잽니다.





※ 배합 방법
섬유 투입은 슬럼프 변화가 생기는 것을 감안하여 배합설계 하여야 합니다.

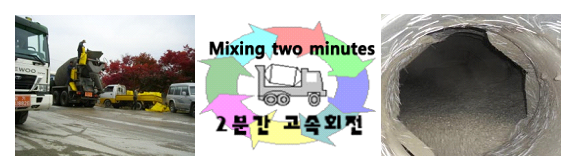

1) 믹서차량배합:
믹서를 고속으로 회전하며 투입하고 투입한 후 2분 간 고속혼합

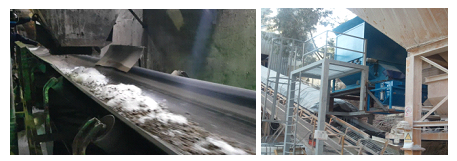

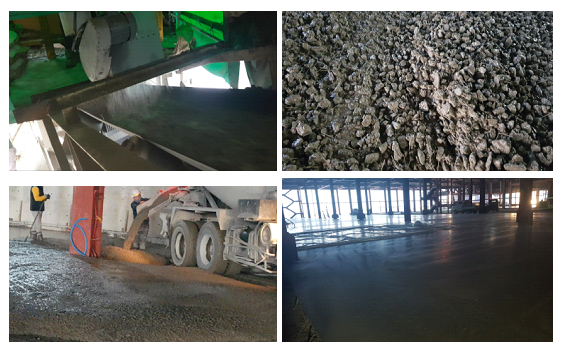

2) 레미콘 공장 투입:
하이코플라 투입기 사용하여 콘베어벨트 위에 투입.
투입기는 수동소형타입과 대형자동타입이 있음.
대형자동타입의 경우에는 ±60gr 까지 조절이 가능





※ 환경친화성 및 폐기물 처리
1) 하이코플라의 원료는 아기 젖병에 사용되는 데 비중이 물보다 작아서 폐기물을 배수구에서 수집할 수 있고 재활용이 가능하다.
2) 하이코플라가 포함된 콘크리트는 혼합건설 폐기물로 처리된다.



※ 바닥 시공 시 유의사항
1) 물기가 약간 빠진 후에 미장 마감하세요.
2) 하이코플라가 표면에 돌출하면 그라인딩 장비로 갈아주세요.
3) 하드너를 사용하면 섬유 돌출의 문제는 없읍니다.
4) 슬럼프 변화 : -0.5센티미터/kg
5) 줄눈 커팅
　줄눈의 깊이는 최소 1/4 이상 이어야 함. 건식이라도 이 깊이는 반드시 지켜야 함.

　일반적으로 실내의 경우에 여름철에는 2일이내 커팅해야 하고 봄 가을에는 3일 이내에 커팅해야 합니다.

　수축줄눈의 폭은 2~6mm입니다.

　양생수축을 우려하는 경우, 섬유보강재를 넣은 마이크로맥 제품을 사용하세요.





*탬핑로라나 탬퍼를 사용하여 마감하는 방법





※ 실적
- 현대모비스 울산, 김천, 천안, 충주 물류창고 바닥

- 한화큐셀 진천공장, 보쉬 창원공장

- 오리온 대전물류창고, CJ 옥천물류창고 바닥 외

⦁ 포스코건설 중이온가속기현장

⦁ 원진물류 삼광물류,백암물류,양지물류 외

- 철도청 함북터널 라이닝 : Hicopla® 6kg/m3

- 인도 Chitvel 철도터널 : Hicopla® 50/08 5kg/m3

- Sikkim 고속도로 터널 : Hicopla® 50/08 5kg/m3

- Telangana 상수도 tunnel

- 그리스 EKPPT 도로터널 4개 -총연장8km
　　숏크리트 Hicopla 50/0.8 6kg/m3

- 인도 히말라야 수로터널 숏크리트
　● Teesta III HE Project, Sikkim
　　- Length of tunnels : 32kms
　　- Dosage : Hicopla® 50/08 5kg/m3
　● Jorethang Loop Hydro Project, Sikkim
　　- Length of tunnel 8km
　　- Dosage : Hicopla®50/0.8 5kg/m3
　● AD Hydro Project, Himachal Pradesh
　　- Length of tunnel 10km
　　- Dosage : HicoplaⓇ50/0.8 5kg/m3
